Осельки. Альпийский дом

Заказчик обратился к нам с задачей спроектировать и построить большую отдельностоящую террасу с крышей и техническим помещением. На участке уже было подготовлено свайное поле, поэтому работу необходимо было вести не «с нуля», а с привязкой к существующим винтовым сваям и фактическим отметкам основания.

Изначально заказчиком был предложен свой вариант конструкции. Однако в процессе проектирования и детальной проработки узлов мы поняли, что реализовать его в предложенном виде не получится: требовалась корректировка несущей схемы, обвязки, стенового каркаса и кровельной конструкции. После анализа мы переработали решение и подготовили полноценный конструктивный раздел, который уже можно было безопасно использовать для строительства.

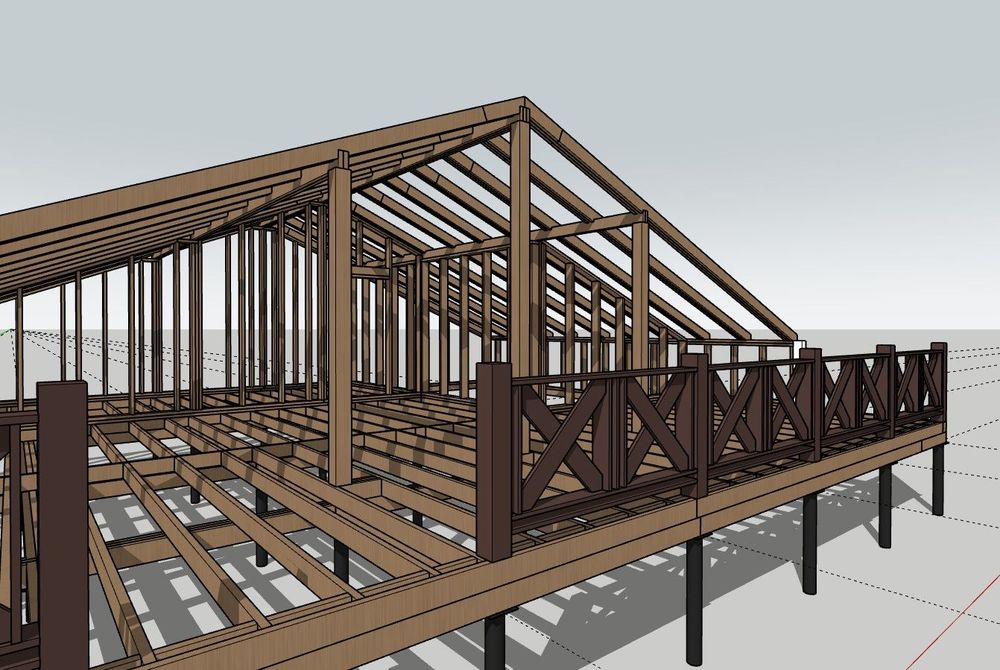

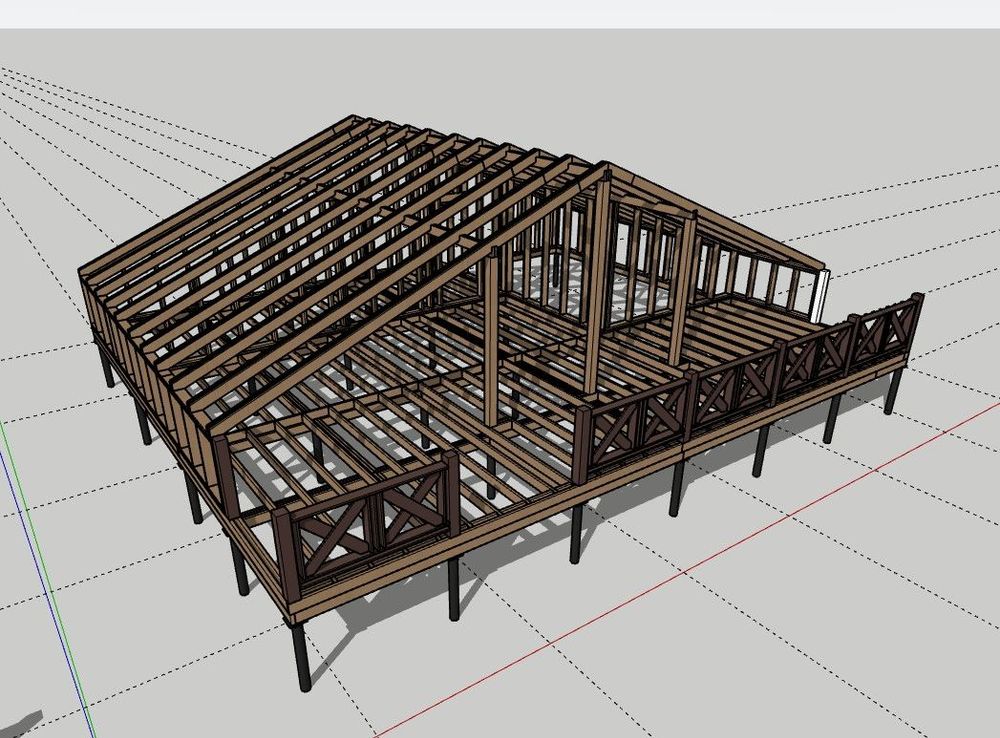

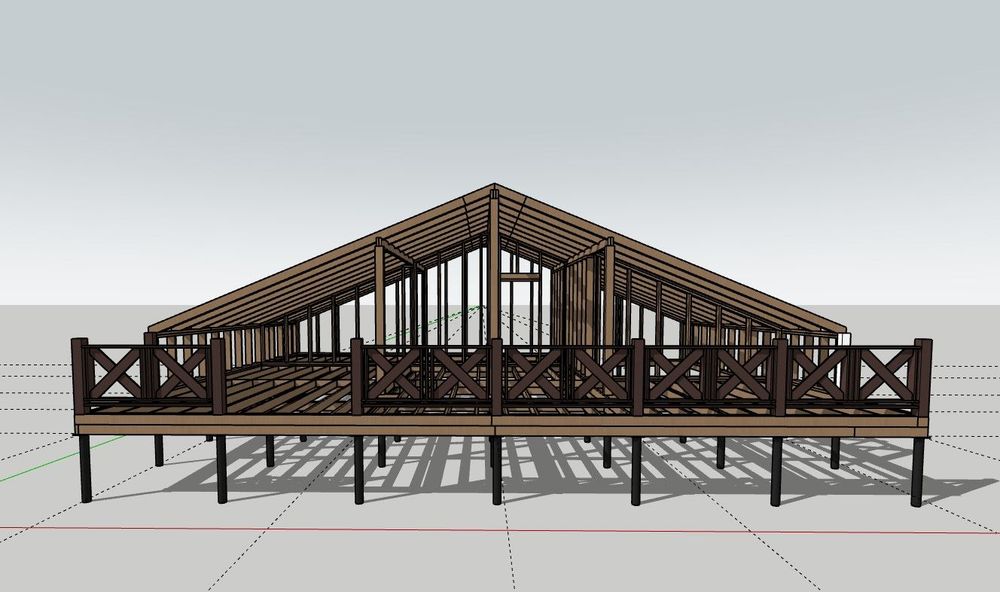

В проекте были проработаны основные конструктивные элементы: план свайного поля, обвязка основания, лаги перекрытия, нижняя и верхняя обвязка стен, каркас технического помещения, колонны, мауэрлат, подстропильные конструкции и стропильная система кровли. Основание террасы опирается на 33 винтовые сваи, а площадь перекрытия составляет 99,34 м².

Основная конструкция была выполнена из сухой строганой древесины. Для обвязки свай, лаг перекрытия, стенового каркаса и кровельных элементов были предусмотрены доски с расчетным сечением, а вместо цельного бруса в обвязке применялся пакет из трех досок с креплением гвоздями. Такое решение позволило усилить конструкцию и точнее адаптировать ее под уже готовое свайное поле.

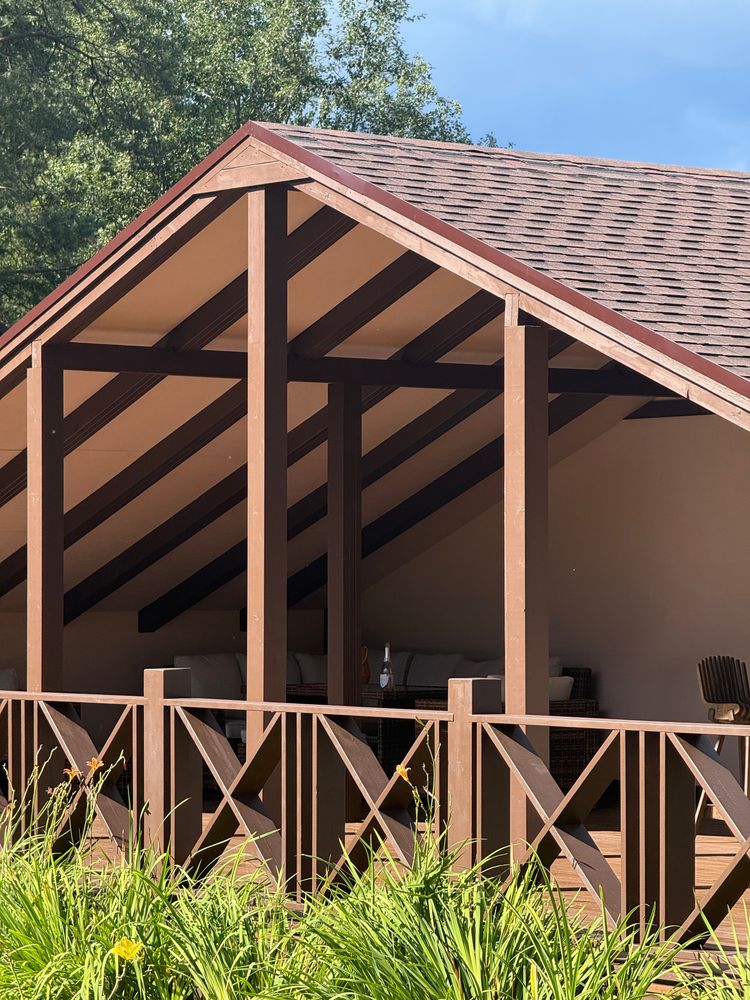

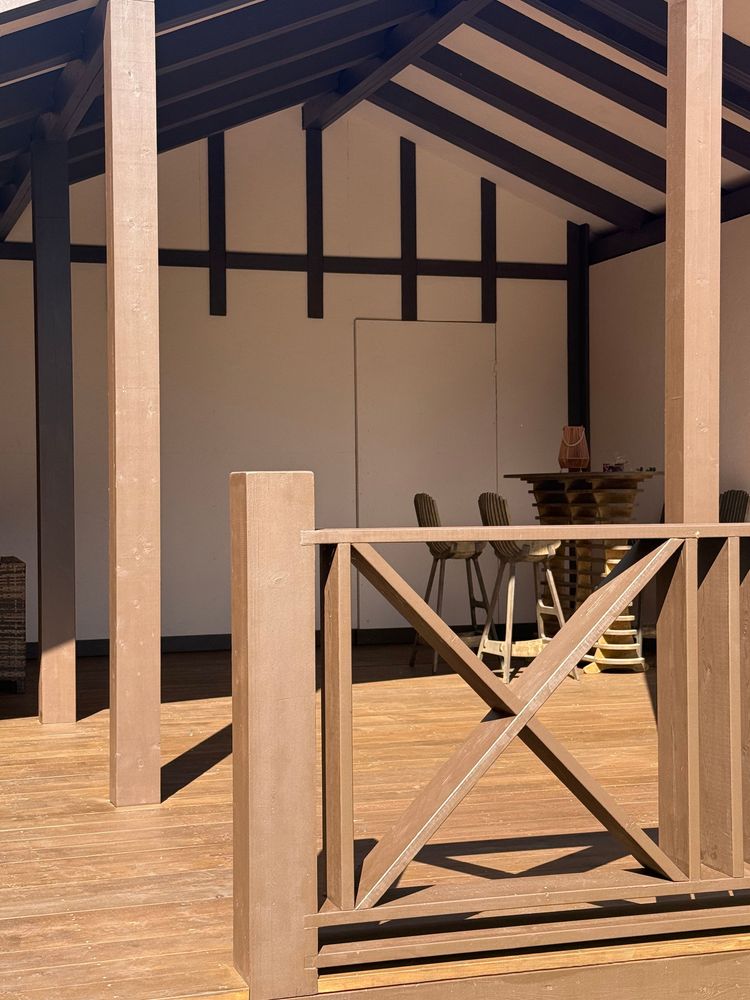

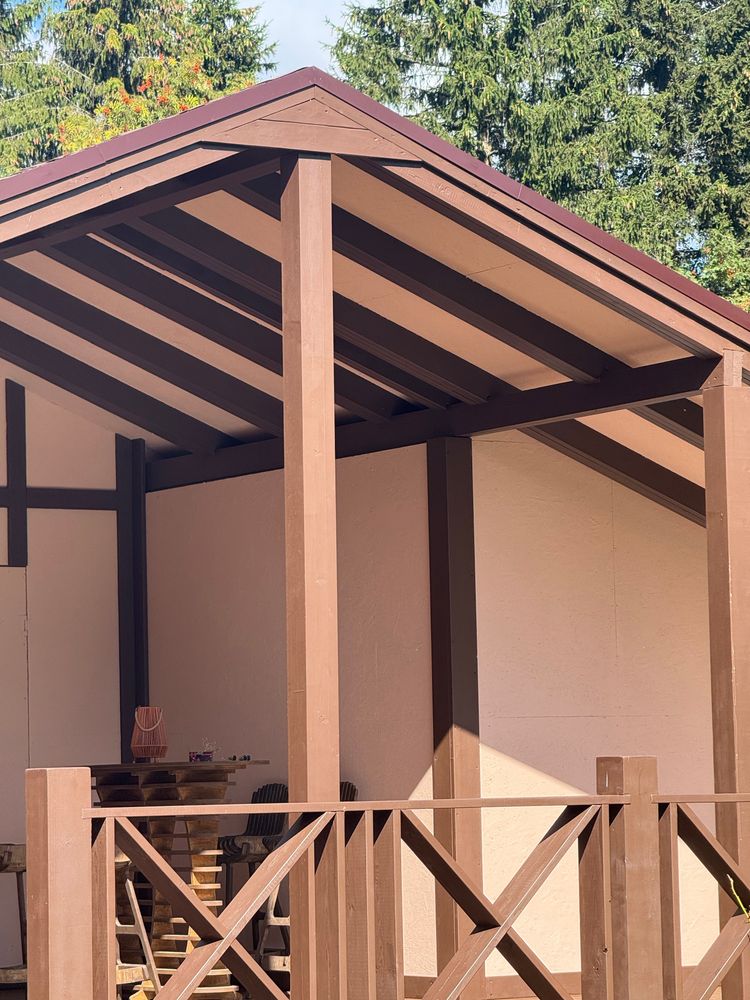

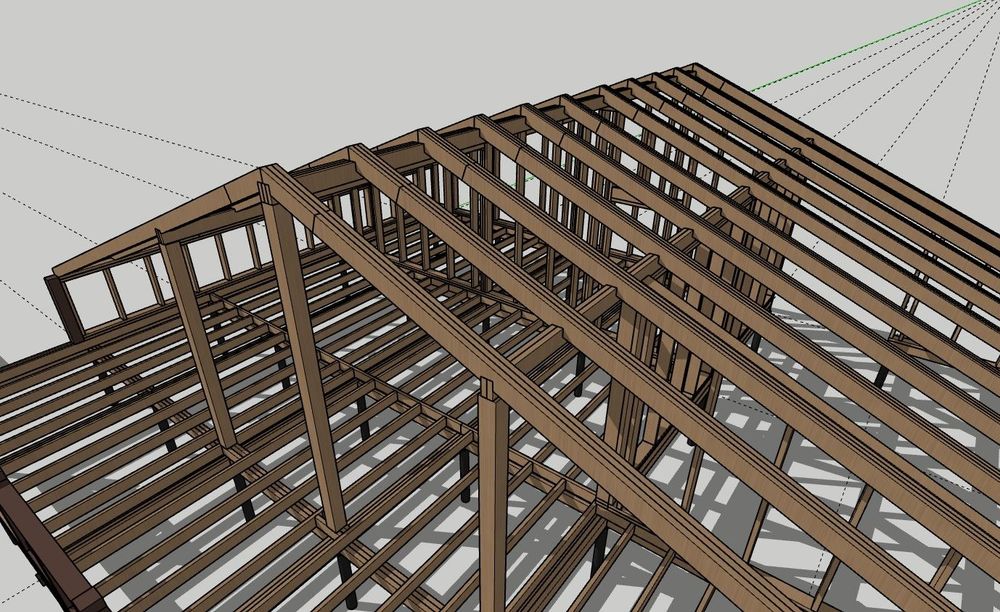

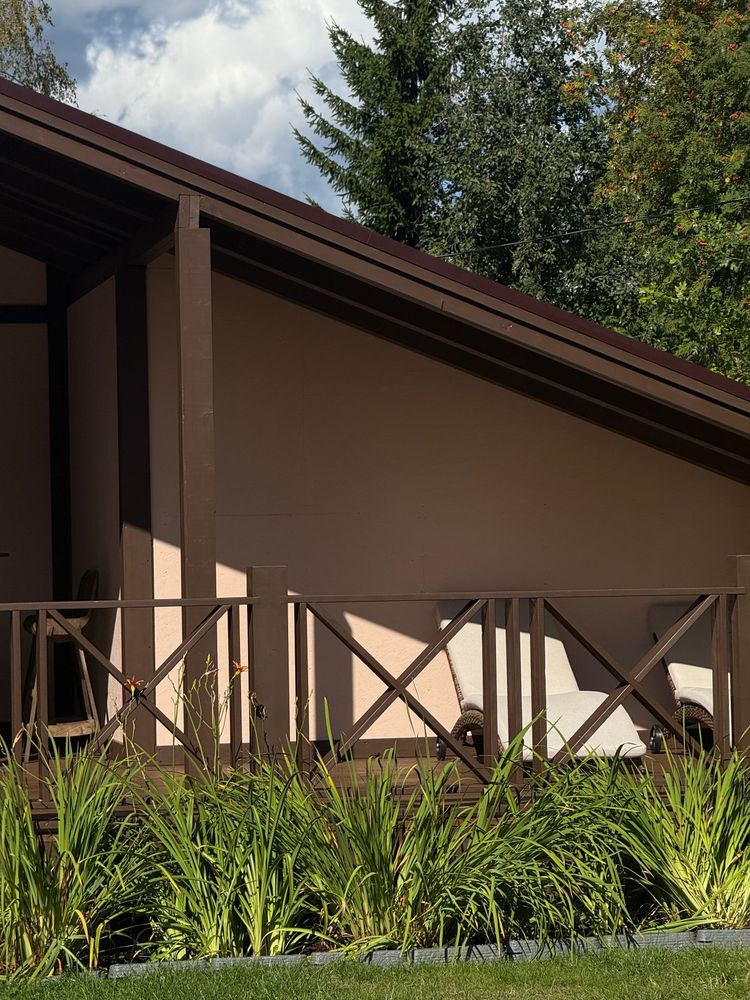

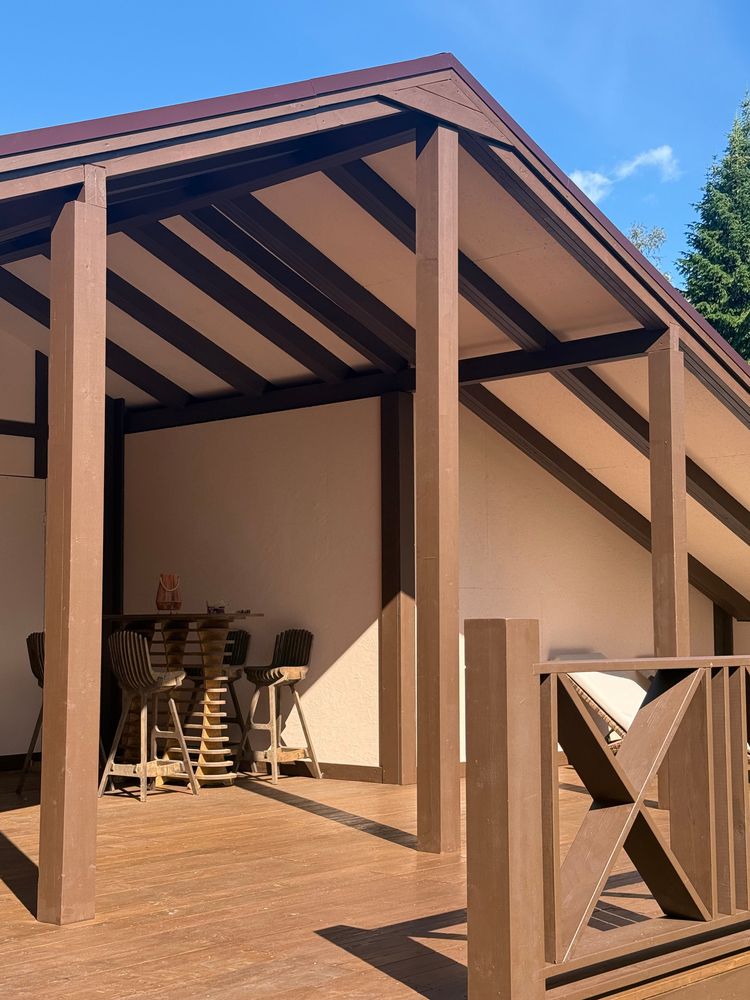

Отдельное внимание уделялось техническому помещению и кровле. В проекте были предусмотрены стены каркасного типа, колонны из клееного бруса, мауэрлат, усиленные подстропильные элементы и стропильная система с запилом в мауэрлат и дополнительным креплением на усиленные уголки. Площадь кровли по проекту составляет 166,64 м², а площадь террасной доски — 72,25 м².

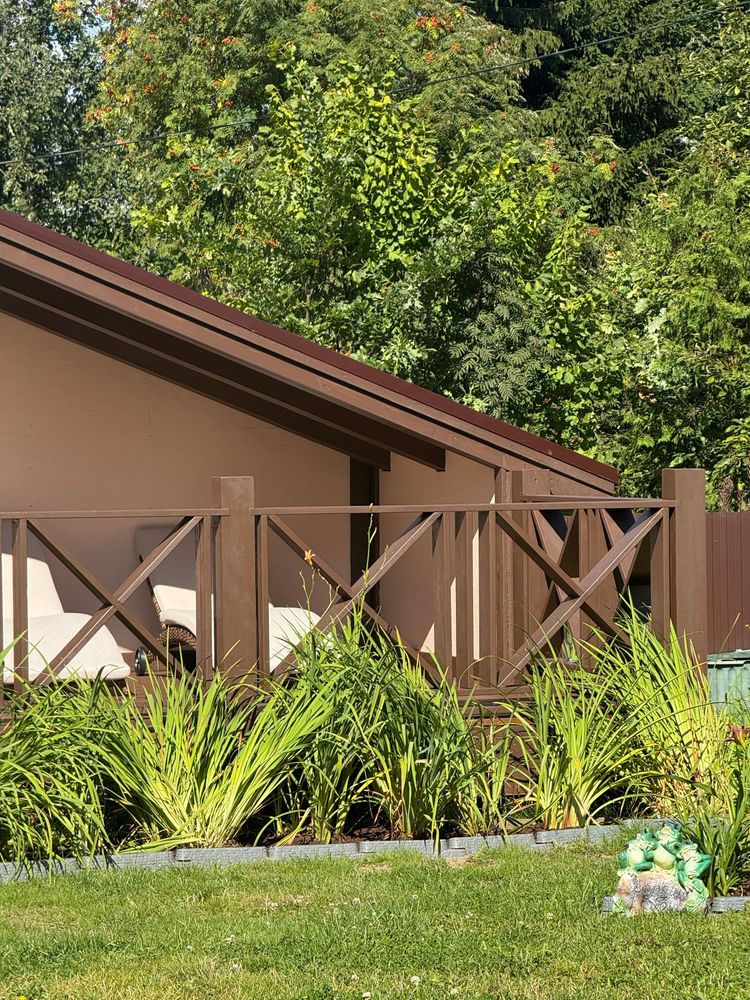

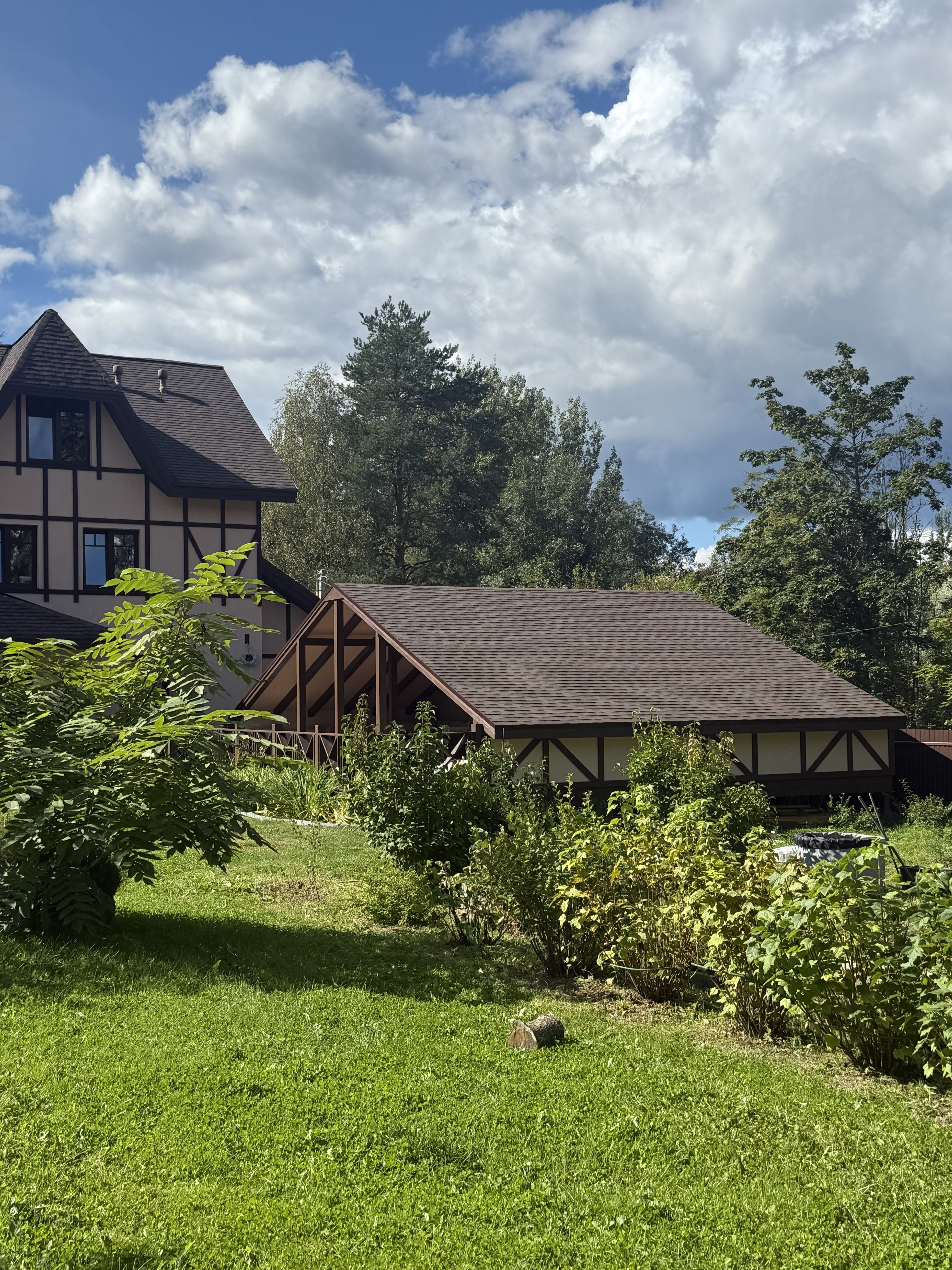

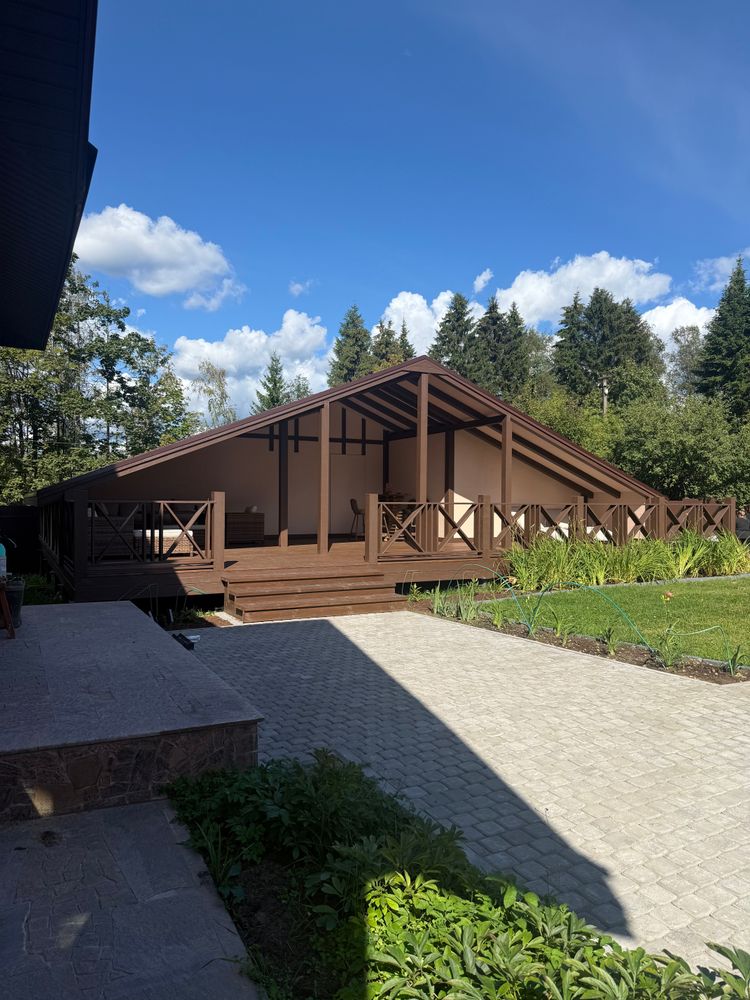

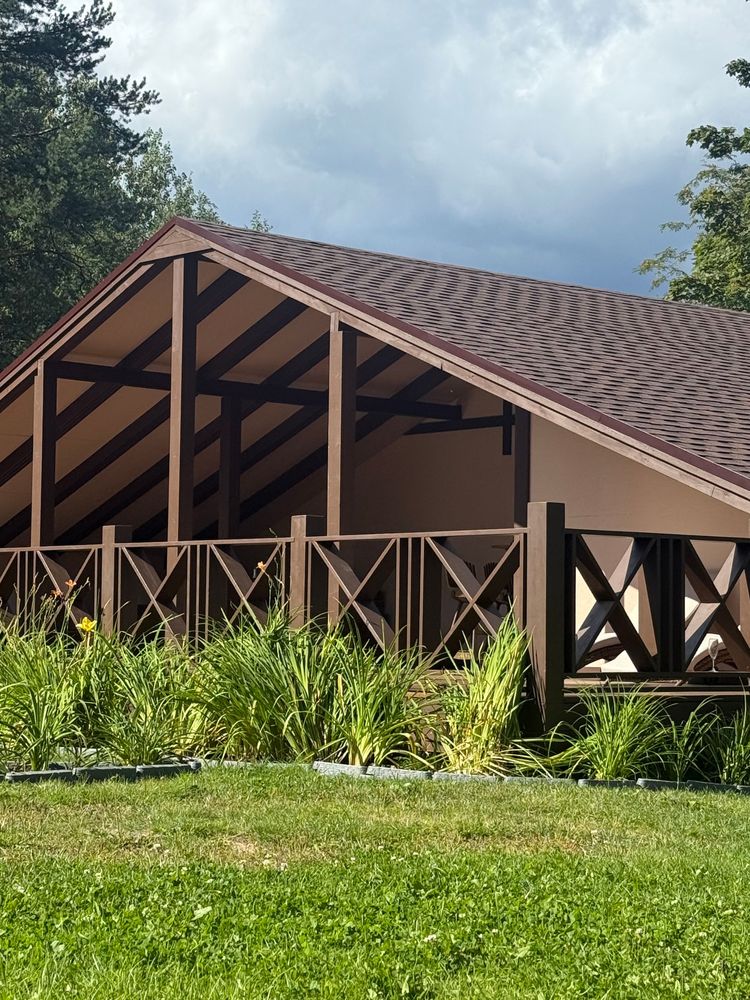

После завершения проектирования мы перешли к строительству: выполнили обвязку свайного поля, собрали несущий каркас, устроили перекрытие, сформировали техническое помещение и кровельную конструкцию. В результате заказчик получил не просто террасу, а полноценное отдельностоящее строение с крышей, технической зоной и продуманной конструктивной схемой, адаптированной под реальные условия участка.
